EXIOS +Barrier INOX
Cable gland for use in "Hazardous Areas". A sealing compound provides a seal around each individual cable core.
认证：

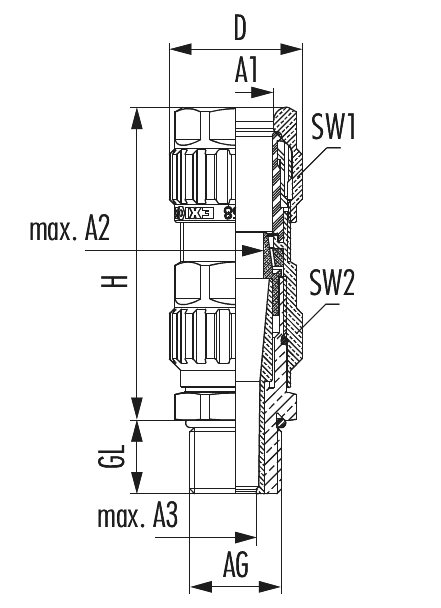

产品结构图
材料
INOX 1.4404
Compound
Two-component epoxy compound
Seal
VMQ (silicone)
防护等级
IP 66, IP 67, IP 68 - 5bar/30min
Material o-ring
VMQ (silicone)
Ex-protection level
Class I Div 2 Groups A,B,C,D, Class II Div 1 Groups E,F,G, I M2 Ex de, I M2 Ex ta IIIC Da, I Mb IIC Gb
Clamping insert
Polyamide 6
温度范围
-60°C to +85°C
Armour
Metallic armour or screen
Variant
Metric, NPT
AG A1 max. A2 (mm) max. A3 (mm) GL (mm) H (mm) SW1/SW2 D (mm) max. No. Cores K1 K2 订货号
NPT 1"
22 – 33 mm
26
21,4
16
85.5
46/46 mm
52
45
0 – 0,7 mm
1,3 – 2 mm
1.606.1002.70

NPT 1/2"
9 – 16 mm
12
8,8
16
68
24/24 mm
29
10
0 – 0,7 mm
0,7 – 1,25 mm
1.606.1202.70

NPT 1/2"
12,5 – 20,5 mm
14
11,5
16
73
30/30 mm
35
15
0 – 0,7 mm
0,7 – 1,4 mm
1.606.1202.71

M16 x 1,5
6 – 12 mm
8,2
7,9
16
68.5
22/22 mm
27
8
0 – 0,7 mm
0,7 – 1,25 mm
1.606.1602.50

M20 x 1,5
6 – 12 mm
8,2
7,9
16
68.5
22/22 mm
27
8
0 – 0,7 mm
0,7 – 1,25 mm
1.606.2002.50

M20 x 1,5
9 – 16 mm
12
8,8
16
74.3
24/24 mm
29
10
0 – 0,7 mm
0,7 – 1,25 mm
1.606.2002.51

M20 x 1,5
12,5 – 20,5 mm
14
11,5
16
80.5
30/30 mm
35
15
0 – 0,7 mm
0,7 – 1,4 mm
1.606.2002.52

NPT 2"
36 – 52,6 mm
44,2
37,5
16
116.3
65/65 mm
73
85
0 – 1 mm
1,5 – 2,5 mm
1.606.2002.70

M25 x 1,5
17 – 26 mm
20
16,4
16
91
36/36 mm
42
25
0 – 0,7 mm
0,9 – 1,6 mm
1.606.2502.50

M25 x 1,5
12,5 – 20,5 mm
14
11,5
16
80.5
30/30 mm
35
15
0 – 0,7 mm
0,7 – 1,4 mm
1.606.2502.51

NPT 3"
58 – 78 mm
68,2
58
16
136.5
95/95 mm
107
150
0 – 1 mm
1,5 – 2,5 mm
1.606.3002.70

M32 x 1,5
22 – 33 mm
26
21,4
16
96
46/46 mm
52
45
0 – 0,7 mm
1,3 – 2 mm
1.606.3202.50

NPT 3/4"
17 – 26 mm
20
16,4
16
81.3
36/36 mm
42
25
0 – 0,7 mm
0,9 – 1,6 mm
1.606.3402.70

NPT 3/8"
6 – 12 mm
8,2
7,9
16
64
22/22 mm
27
8
0 – 0,7 mm
0,7 – 1,25 mm
1.606.3802.70

M40 x 1,5
28 – 41 mm
33,2
27,6
16
107
55/55 mm
64
70
0 – 0,7 mm
1,3 – 2 mm
1.606.4002.50

M50 x 1,5
36 – 52,6 mm
44,2
37,5
16
131.5
65/65 mm
73
85
0 – 1 mm
1,5 – 2,5 mm
1.606.5002.50

NPT 2 1/2"
46 – 66 mm
56,2
47,3
16
127.6
80/80 mm
90
120
0 – 1 mm
1,5 – 2,5 mm
1.606.5202.70

NPT 1 1/4"
28 – 41 mm
33,2
27,6
16
94.4
55/55 mm
64
70
0 – 0,7 mm
1,3 – 2 mm
1.606.5402.70

M63 x 1,5
46 – 66 mm
56,2
47,3
16
144.5
80/80 mm
90
120
0 – 1 mm
1,5 – 2,5 mm
1.606.6302.50

NPT 1 1/2"
28 – 41 mm
33,2
27,6
16
94.4
55/55 mm
64
70
0 – 0,7 mm
1,3 – 2 mm
1.606.6402.70

M75 x 1,5
58 – 78 mm
68,2
58
16
154
59/59 mm
107
150
0 – 1 mm
1,5 – 2,5 mm
1.606.7502.50
